Machine de traitement du minerai

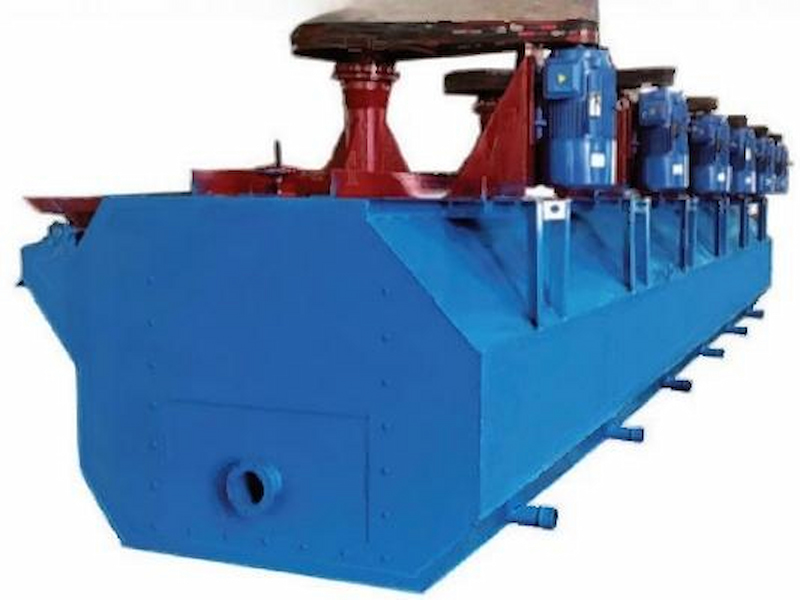

Lorsque la turbine de la machine de flottation à agitation mécanique aérée tourne, la pulpe du réservoir est aspirée par les pales de la turbine depuis le fond de la cuve, puis pénètre dans les pales de la turbine par les orifices du distributeur. Une fois la pulpe et l'air parfaitement mélangés entre les pales de la turbine, la pulpe retourne dans la zone de la turbine pour être recyclée et pénètre dans la cuve inférieure pour être re-sélectionnée. Ce système est adapté aux opérations de dégrossissage et de sélection dans les usines de traitement du minerai de grande et moyenne taille, et permet de sélectionner les métaux non ferreux, les métaux ferreux et les minéraux non métalliques. La granulométrie des matériaux sélectionnés est comprise entre 0,3 et 0,01 mm (teneur en particules de -0,074 mm > 50 %).

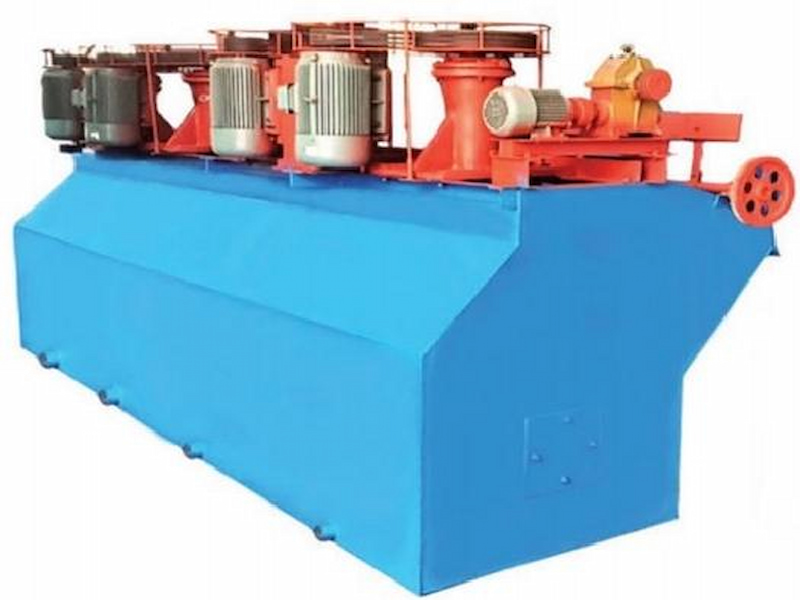

La machine de flottation à agitation mécanique de type SF est une machine à amorçage automatique pour la production de pâte et de gaz. Elle est largement utilisée pour la sélection des métaux non ferreux, des métaux ferreux et des minéraux non métalliques, et convient aux opérations de dégrossissage et de récupération dans les usines de flottation de grande et moyenne taille. La turbine de la machine de flottation est dotée de pales inclinées vers l'arrière des deux côtés, permettant une double circulation de la pâte dans la cuve ; la cuve inclinée vers l'avant présente un faible angle mort et une vitesse de déplacement rapide de la mousse.

La machine de flottation XJK est entraînée par un moteur électrique via une courroie trapézoïdale. Elle entraîne la turbine en rotation, générant ainsi un effet centrifuge créant une dépression. D'une part, elle aspire suffisamment d'air pour mélanger la boue, et d'autre part, elle agite la boue et la mélange au médicament, tout en affinant la mousse. Les minéraux sont alors adsorbés, remontent à la surface et forment une mousse minéralisée. La hauteur de la vanne permet de contrôler le niveau de liquide et de racler la mousse utile. Actuellement, elle est largement utilisée pour la sélection de minéraux non ferreux et ferreux en Chine, et peut également être utilisée pour la sélection de minéraux non métalliques.

La turbine du mélangeur est entraînée par la courroie trapézoïdale d'un moteur électrique et sert principalement à l'agitation avant la flottation. Cet équipement est indispensable pour mélanger parfaitement le réactif et la pulpe de minerai, allonger le temps de réaction du réactif et améliorer la qualité de la réaction médicamenteuse. Utilisé pour des concentrations ne dépassant pas 30 %, il convient à l'agitation de divers minerais métalliques et minéraux non métalliques, à l'exploitation minière et peut également être utilisé dans diverses industries chimiques.

Le séparateur de boues est un équipement simple de classification, de désembouage et de concentration. Il se présente sous la forme d'un cône inversé. Un cylindre d'alimentation est placé au centre de la surface du liquide, et son bord inférieur est immergé à une certaine profondeur. La boue est introduite dans le cylindre central tangentiellement et s'écoule par le bord inférieur après avoir été tamponnée. La boue sortante s'écoule radialement vers le déversoir périphérique. Actuellement, il est principalement utilisé pour désembouer le minerai brut afin d'améliorer l'efficacité de la classification ; il est également installé en amont du broyeur pour concentrer et déshydrater le minerai et augmenter la concentration d'alimentation du broyeur ; il permet également de contrôler la concentration d'alimentation et la quantité de minerai en amont de divers équipements de séparation des boues de minerai.

La boîte de classification hydraulique est une boîte pyramidale en fer dotée d'une barre de blocage du sable en forme de coin sur sa partie supérieure et d'une vanne de fond. Le sable décanté est évacué du plus grossier au plus fin. Elle peut être utilisée pour le lavage des minéraux argileux ; comme opération auxiliaire, elle peut être utilisée pour la pré-classification, la classification d'inspection et la classification de contrôle du cycle de broyage, ou pour la déshydratation et le débourbage ; comme opération préparatoire, elle peut être utilisée pour la classification avant séparation, par exemple sur des tables vibrantes.

Le classificateur hydraulique est un équipement de classification granulométrique. Il présente les avantages d'un rendement élevé, d'une faible consommation d'énergie et d'un silence absolu. Utilisé avec un agitateur de traitement des minéraux, il constitue un système d'équipement professionnel pour la classification des minéraux. La granulométrie de classification appropriée est de 2 à 0,074 mm, et la concentration d'alimentation est de 18 à 25 %. Lorsque la granulométrie de classification est inférieure à 0,074 mm, l'efficacité de la classification est également médiocre. Les avantages du classificateur hydraulique sont sa structure simple, son absence d'énergie, sa fiabilité de fonctionnement et sa large utilisation dans les usines de traitement du minerai de tungstène et d'étain.

Le classificateur à spirale est un équipement qui utilise le principe de la différence de densité et de vitesse de précipitation des particules solides dans le liquide pour effectuer une classification mécanique. Il est largement utilisé dans les usines de traitement du minerai pour former une circulation en boucle fermée avec le broyeur à boulets afin de détourner le sable minéral, de classer le sable minéral et les boues fines lors du traitement gravitaire du minerai, de calibrer la pulpe du minerai lors du traitement du minerai métallique et d'éliminer les boues et l'eau lors des opérations de lavage du minerai.
